Hệ thống kiểm soát cửa ra vào kết hợp giám sát trạng thái cửa cho các tòa nhà chung cư, trung tâm thương mại, khu phức hợp văn phòng… đang là nhu cầu cần thiết đối với mọi nhà quản lý hiện nay. Việc giám sát trạng thái các cửa giúp quản lý có thể biết được tình trạng các cửa đang mở hay đóng để có những hướng khắc phục xử lý kịp thời. Với việc sử dụng các đầu đọc hoặc bộ điều khiển trung tâm lắp ngay tại cửa để thực hiện việc giám sát cửa tại những cửa như cửa thoát hiểm, cầu thang bộ là không cần thiết và mất nhiều chi phí đầu tư.

Với hệ thống kiểm soát cửa ra vào thể hiện được tính chất bảo mật an toàn cao hơn, như phải xác nhận thẻ hoặc vân tay hợp lệ mới được truy cập, toàn bộ dữ liệu sẽ được lưu trữ và điều khiển bởi bộ điều khiển trung tâm. Vậy làm thế nào để có thể quản lý tập trung kết hợp được cả hai yêu cầu trên mà vẫn có thể giám sát trực tiếp trên phần mềm, chi phí đầu tư hợp lý mà vẫn đảm bảo được yêu cầu giám sát bảo mật?

Soyal Việt Nam xin giới thiệu giải pháp quản lý tập trung dùng bộ điều khiển trung tâm AR-716E/Ei để quản lý kiểm soát cửa ra vào và giám sát trạng thái cửa ở những khu vực cửa không cần phải lắp đặt hệ thống kiểm soát cửa.

Để các bạn có cái nhìn rõ hơn về giải pháp này, Soyal xin dẫn ví dụ về một hệ thống cụ thể như sau:

Yêu cầu hệ thống

Một tòa nhà có 16 cửa cần kiểm soát ra vào bằng đầu đọc thẻ từ kết hợp khóa từ để ngăn chặn những người không có trách nhiệm đi vào. Tiếp theo sẽ có 8 cửa ở cầu thang bộ hoặc cửa thoát hiểm chỉ cần giám sát trạng thái đóng hoặc mở cửa (đề phòng trường hợp cửa bị chèn, cửa bị lỗi không đóng được…) Như vậy quy mô hệ thống này là 16 cửa cần kiểm soát ra vào và 8 cửa chỉ cần giám sát trạng thái cửa.

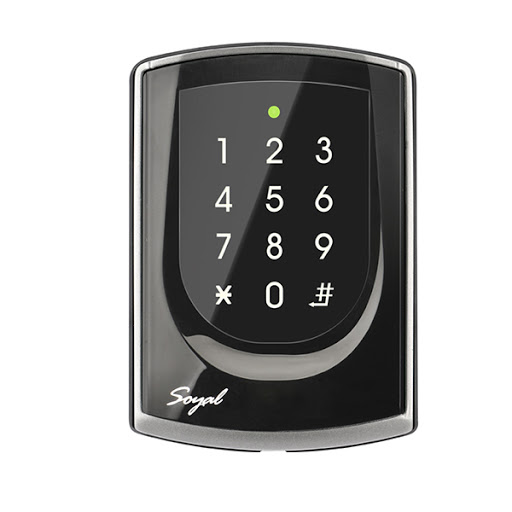

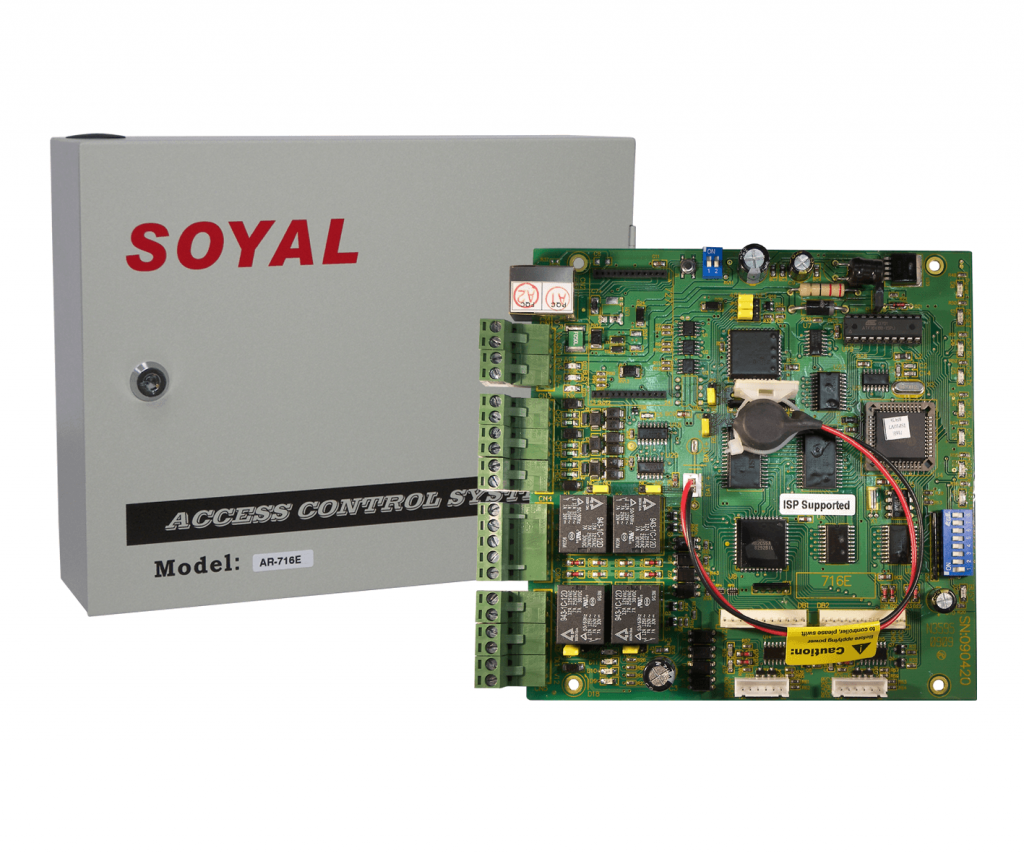

AR-716Ei	AR-716E-IO	AR-725H

Quy trình hoạt động

16 cửa kiểm soát ra vào sẽ sử dụng thẻ từ xác nhận trên đầu đọc thẻ Soyal để đi vào (thẻ đã được đăng ký phân quyền trước đó mới có thể truy cập, những thẻ khác sẽ bị vô hiệu hóa), đi ra có thể dùng nút nhấn mở cửa hoặc dùng đầu đọc thẻ phụ để check out. Cửa sẽ sử dụng khóa từ để ngăn chặn không cho mở cửa khi xác nhận không hợp lệ.

8 cửa giám sát sẽ chỉ lắp cảm biến cửa (door sensor) kết hợp với module mở rộng mà chúng tôi sẽ đề cập ở phần dưới. Nhiệm vụ là giám sát trạng thái đóng/ mở cửa và báo về phần mềm giám sát. Cũng có thể mở rộng thêm đèn/ còi báo động để cảnh báo khi cửa mở quá thời gian quy định.

Toàn bộ dữ liệu sẽ được lưu trữ trên bộ điều khiển trung tâm và bộ trung tâm này sẽ kết nối trực tiếp về phần mềm để quản lý và giám sát.

Trạng thái cửa sẽ hiển thị trên trên phần mềm 701 Soyal

Thiết bị chính

• Bộ điều khiển trung tâm AR-716Ei hỗ trợ kết nối 16 đầu đọc theo chuẩn RS485 và 4 cổng IO hỗ trợ điều khiển khóa hoặc giám sát báo động, trạng thái cửa.
• Đầu đọc thẻ từ khuyến nghị nên sử dụng thiết bị Soyal dòng H như đầu đọc thẻ từ AR-721H, AR725H…để kết nối với khóa từ và phụ kiện tại các cửa kiểm soát ra vào.
• Module mở rộng AR-716-E-8I8O kết nối với bộ trung tâm. Cung cấp 8 cổng tín hiệu I/O để điều khiển. Với giải pháp này sẽ sử dụng 8 cổng DI để kết nối với cảm biến cửa, 8 cổng DO sẽ sử dụng để kích hoạt đèn còi báo động báo hiệu cửa đang mở. Ngoài ra trên 716Ei còn hỗ trợ 4 cổng I/O với tính năng tương đương như mô đun mở rộng. Như vậy 716Ei kết hợp với 716E-8I8O hỗ trợ tối đa 12 cổng IO tương đương giám sát 12 cửa.
• Phụ kiện bao gồm khóa từ, nút exit và cảm biển cửa.

Như vậy với giải pháp quản lý của Soyal sử dụng bộ điều khiển trung tâm AR-716Ei kết hợp module mở rộng AR-716E-8I8O hỗ trợ tối đa được 18 cửa kiểm soát bằng khóa từ (16 cửa dùng đầu đọc RS485 và 2 cửa dùng đầu đọc phụ wiegand như AR-721U, AR-725U..), 12 tín hiệu đầu vào DI cho tính năng báo cháy hoặc sensor cửa, 12 tín hiệu đầu ra DO kích hoạt báo động hoặc khóa cửa. Đây là giải pháp tối ưu nhất về hiệu quả, chi phí đầu tư nhưng vẫn đáp ứng được nhu cầu cũng như tính ổn định của hệ thống.

Nếu có nhu cầu xin liên hệ để được tư vấn tốt nhất: 0904.628.539
